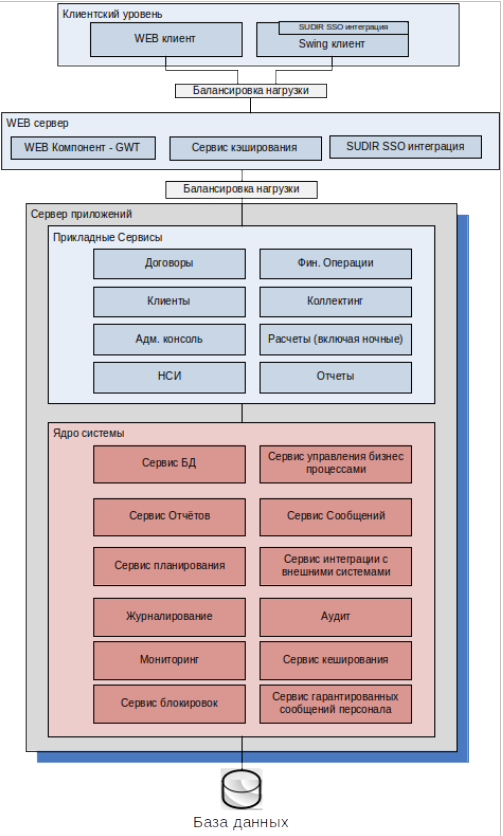

Система ИАСК для Сбербанка Модель архитектуры Общая архитектура системы представлена на рисунке и включает в себя следующие компоненты: Прикладные сервисы, отвечающие за выполнение бизнес логики Ядро системы, отвечает за базовые сервисы Клиентский уровень и WEB сервер, отвечающий за описание и представление бизнес объектов пользователю, то есть интерфейс системы Балансировка нагрузки, отвечает за равномерное распределение нагрузки по компонентам База данных, как основное хранилище информации Данная архитектура решает данные проблемы: Сложная структура данных – решается с помощью выбранного ORM и шаблона DAO Долгие транзакции – решаются с помощью гибкости бизнес-процессов, а также поддерживаются механизмом сервиса управлениями бизнес процессами, а также платформой WebSphere и Oracle Асинхронные процессы - поддерживаются механизмом сервиса управлениями бизнес процессами, но также возможны и синхронные Периодические серверные задачи - поддерживаются механизмом сервиса планировщика Сложная и часто изменяемая бизнес логика – поддерживается с помощью модульной архитектуры Крайне нагруженный интерфейс = возможен гибкостью и возможностями платформы интерфейсной части системы Наследие предыдущей архитектуры (хранимые процедуры и толстый клиент) – есть возможность использовать и оптимизировать текущие наработки В рамках данной архитектуры сервисы делятся на две категории: Общесистемные или ресурсные сервисы, т.н. «Ядро системы» такие как сервис кэширования, сервисы журналирования, аудита и мониторинга Бизнес сервисы, т.н. «Прикладные сервисы», отвечающие за описания, бизнес процессов в системе и связаны между собой посредством базовых сервисов и являются не зависимыми друг от друга и могут быть связаны только с ресурсными сервисами через специализированные интерфейсы. Такое разделение позволяет оставить существующие наработки без изменений и использовать их повторно. В качестве протокола взаимодействия с шиной данных может выступать любой протокол, поддерживаемый JEE спецификацией, что позволит легко масштабировать систему как по горизонтали, так и по вертикали. Подсистемы Система будет разбита на несколько независимых подсистем Ядро Системы (далее IASKCF – IASK common framework), Прикладные сервисы (далее Application Services) и интерфейс пользователя (далее UI). Подсистема IASKCF состоит из следующих компонент: Сервис БД (далее Database Facade) – отвечает за взаимодействие пользовательского интерфейса с базой данных Сервис управления бизнес процессами (далее Business Process Management) – отвечает за описание легковесных операций с бизнес объектами, такими как сохранение данных, перевод бизнес объект из состояния в состоянии, а так же за управлением транзакций Сервис отчётов (далее Reporting Service) – отвечает за формирования отчетности в системе в любой формат, поддерживает как асинхронный, так и синхронный режим Сервис сообщений (далее Message Service) – отвечает за интеграцию с внешними системами Планировщик (далее Scheduling Service) – отвечает за асинхронное выполнение задач Сервис интеграции с внешними системами (далее Integration Service) – отвечает за интеграцию с внешними системами. Также включает в себя эмулятор внешних систем (далее External System Emulator) Журналирование (далее Logging Configuration) – отвечает за настройку журналирования системы Аудит (далее Audit Configuration) – отвечает за настройку аудита системы Мониторинг (далее Monitoring Configuration) – отвечает за настройку мониторинга системы Сервис блокировок (далее Lock Service) – отвечает за механизм блокировок Сервис гарантированных сообщений персонала (далее Personal Messaging Service) – отвечает механизм блокировок Подсистема Application Services состоит из следующих групп компонент: Договоры Финансовые операции Клиенты Коллектинг Административная консоль Расчёты НСИ Отчёты Интерфейс пользователя — состоит из следующих компонент: SWING – отвечает за отображения интерфейса пользователя с помощью библиотеки SWING GWT – отвечает за отображения интерфейса пользователя SUDIR SSO Integration – отвечает за авторизацию пользователя Logging – отвечает за журналирование клиентского приложения В качестве протокола взаимодействия web сервера и подсистемы IASKCF может выступать: RMI/IIOP – стандартный протокол Java EE SOAP over HTTP/HTTPS – стандартный протокол web-сервисов JMS – спецификация Java сообщений Для всех клиентов web сервера обязателен HTTP/HTTPS. Общие компоненты, используемые в системе, могут быть как ресурсными сервисами, так и клиентскими библиотеками которые необходимо использовать всем компонентам. К ним относиться все сервисы IASKCF. По возможности, будут использоваться существующие наработки. Прикладные сервисы выполняют основную бизнес логику приложения. Принципы разбиения системы на подсистемы В основе разбиения системы на подсистемы лежит идея модульности, то есть система будет разбита на ряд компонент и сервисов, которые будут связаны между собой посредством Spring IoC контейнера и будут независимыми друг от друга, что позволит их независимо тестировать и масштабировать. За последовательность вызовов того или иного сервиса будет отвечать IASKCF, кроме сервисов, которые являются служебными такими как кэширование, журналирование, аудит и мониторинг. Разбиение на модули Предлагается следующая минимальная структура модулей системы: Интерфейсная часть Модули прикладных форм Модули общей (системной) логики Модули серверной логики Прикладные сервисы Модули прикладных сервисов Модули прикладных системных сервисов Ядро системы Модули системных сервисов
